Фланцы ASME / ANSI B16.5

Давление: Class от 150 до 2500 (psi, lb/in2)

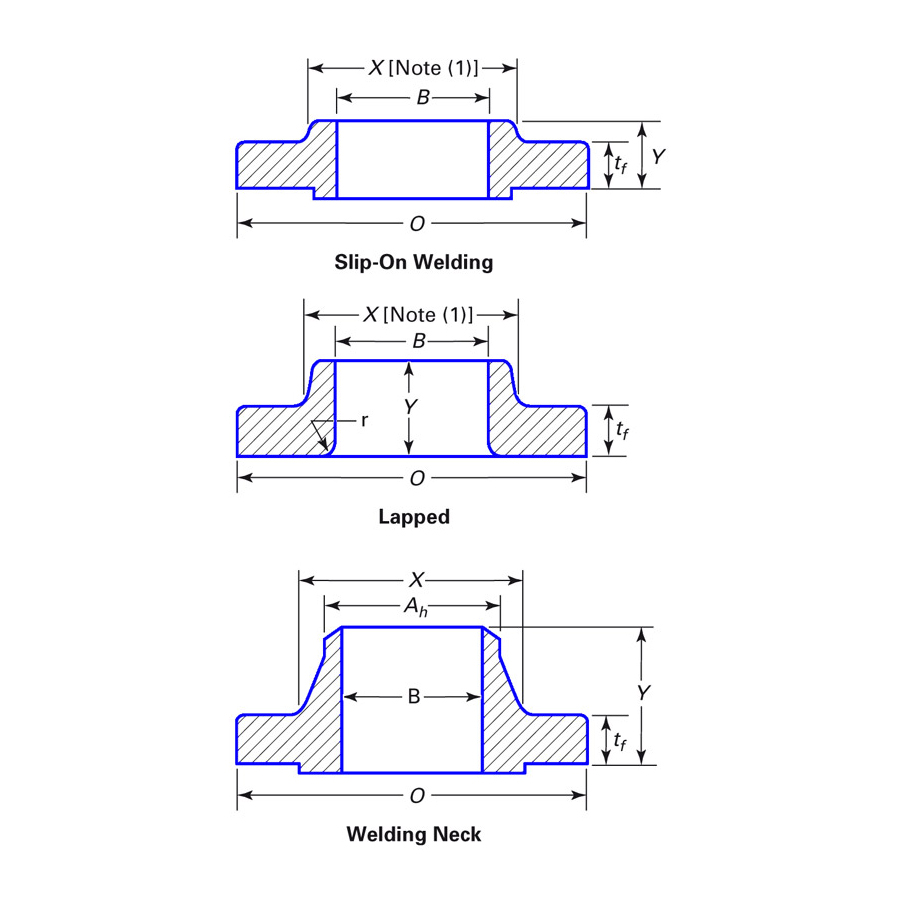

Тип фланца:

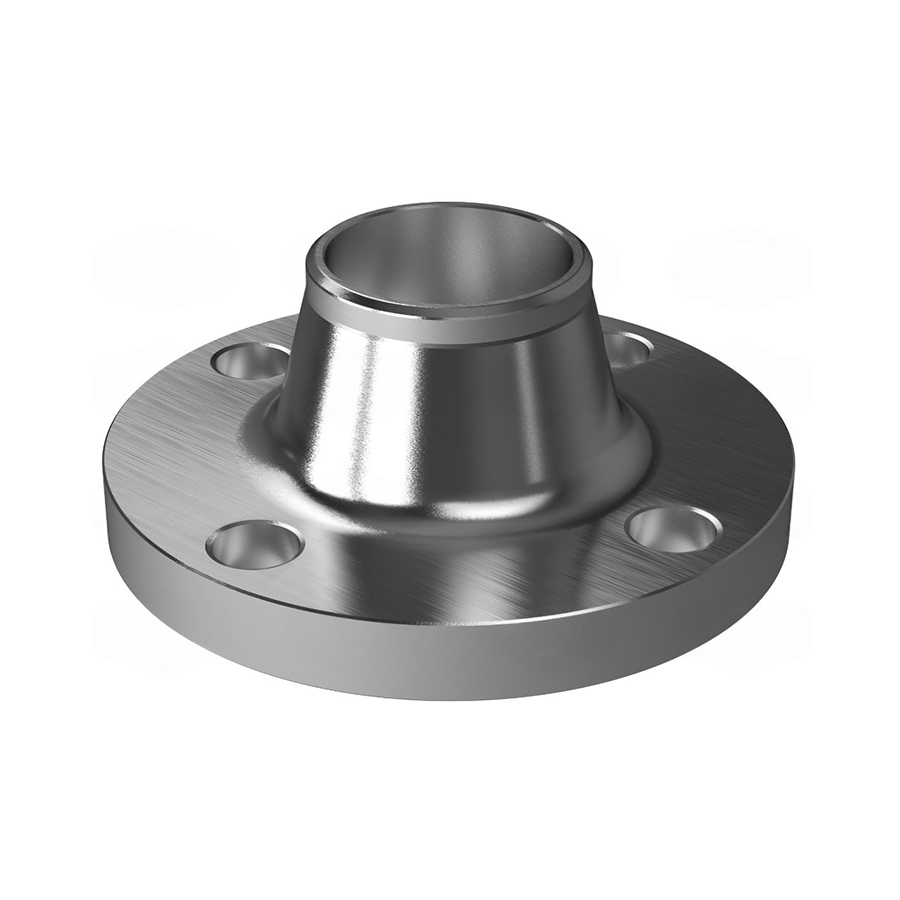

Welding Neck (WN) – воротниковый (приварной встык)
Slip-On Welding (SO) – плоский приварной
Lapped (LP) или Lap Joint (LJ) – приварной внахлест
Socket Welding (SW) – переходной сварной
Вlind (BL) – глухой (заглушка)

Исполнение фланца

Фланцы полностью соответствуют стандарту ASME / ANSI B16.5. Также мы осуществим производство стальных фланцев с Вашими техническими требованиями и по Вашим чертежам.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ФЛАНЦА ASME / ANSI B16.5
Фланец 12” WN Class 300 RTJ Sch 80 ASME B16.5 ст. 09Г2С
12” – номинальный диаметр;
WN – тип фланца;
Class 300 – номинальное давление;
RTJ – тип соединительной поверхности;
Sch80 – толщина стенок трубы;
ASME B16.5 – стандарт;
09Г2С – материал;
